工作原理及特点：
井壁超声成像测井仪利用超声波在介质中的传播和反射特性，由井下旋转超声换能器向井壁发射并同时接收超声波，对回波幅度和时间信息进行综合处，使用不同角度不同形式的各种彩色图形对井壁状况加以描绘，给出立体图、纵、横截面图、时间图、幅度图、和井径曲线等解释成果图。与高精度综合方位测井仪组合测井可提供方位时间图、方位幅度图、方位立体图、方位横截面图及方位纵截面图，实现了在检测套管内壁状况的同时，给出了套管异常处的方位。特点是360°全方位512点超声扫描，解释成果多视角多信息，现场清晰直观实时显示套管状况，仪器通过能力强，适应多种井液。

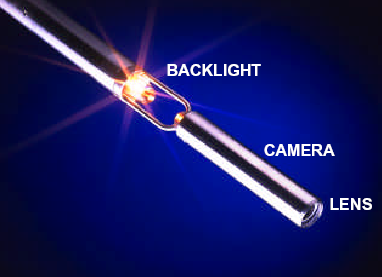

光纤电视测井仪器
技术指标及适用条件：
技术指标：
最大耐压：69MPa；最大耐温： 125℃；仪器长度： 2850mm；仪器重量：18kg
仪器外径：42.86mm；分 辨 率：317×262；视 角：水中550；空气730；照明光源 ：100W卤素灯
光缆长度：5000M；适用条件：清水或透明气体
