工作原理及特点

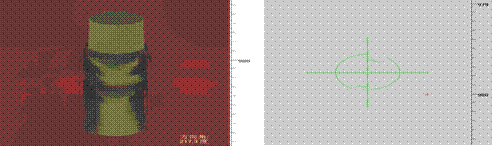

井壁超声成像测井仪利用超声波在介质中的传播和反射特性，由井下旋转超声换能器向井壁发射并同时接收超声波，对回波幅度和时间信息进行综合处，使用不同角度不同形式的各种彩色图形对井壁状况加以描绘，给出立体图、纵、横截面图、时间图、幅度图、和井径曲线等解释成果图。与高精度综合方位测井仪组合测井可提供方位时间图、方位幅度图、方位立体图、方位横截面图及方位纵截面图，实现了在检测套管内壁状况的同时，给出了套管异常处的方位。特点是360°全方位512点超声扫描，解释成果多视角多信息，现场清晰直观实时显示套管状况，仪器通过能力强，适应多种井液。
技术指标及适用条件：
外径： 46mm；长 度：3.2m；耐 温： 150℃
耐压： 60MPa；测速：60-300 m/h
测量井径及精度：50-254mm±2mm
分辨率：纵向裂缝：≥2mm (0.08 in)  孔眼直径 ：≥8mm (0.31in)
斜度：0-90°±0.3°;  方位角：0-360°±4°;
适用介质：油、水和泥浆（泥浆比重≤1.4g/cm3）
最小通径：50mm
套管规范：139.7mm (5.5 in.)；套管内无游离气
